Rimanere al passo con le nuove tecnologie e garantire, grazie alle lavorazioni meccaniche CNC, la produzione di minuterie metalliche ad alti volumi e in tempi celeri, è un’esigenza primaria di tutte le aziende leader nel settore della torneria automatica.

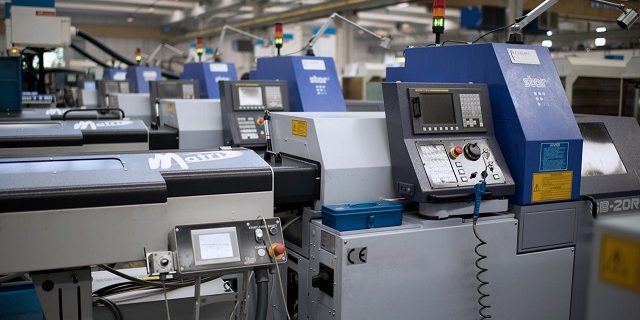

Per questo anche noi abbiamo implementato il nostro comparto macchine con due nuovi modelli di tornio a fantina mobile. Abbiamo infatti aggiunto un nuovo Star SR-20RIV type A e tre Star SB-20R type G con caratteristiche all’avanguardia.

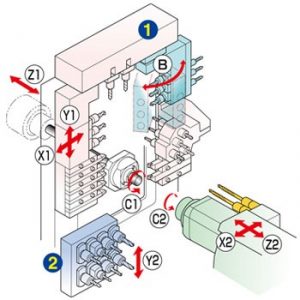

Tornio Star SR-20RIV type A: scheda tecnica
Il tornio SR-20RIV tipo A, tra quelli della classe 20mm, offre eccezionali prestazioni e versatilità poiché permette di montare fino a 36 utensili. La flessibilità di questo tornio è notevolmente migliorata poiché consente di passare velocemente dalla modalità con bussola guida alla modalità senza bussola guida. Inoltre, la presenza di un potente contro-mandrino con piastra indipendente a 8 postazioni utensile motorizzate, aumenta le possibilità di eseguire lavorazioni meccaniche sovrapposte.
CARATTERISTICHE TECNICHE
- Diametro standard di lavorazione 20mm (22,2m opzionali)
- Corsa dell’asse Z1 di 205 mm in modalità fantina mobile con bussola guida
- Funzione guida con bussola e senza bussola commutabile
- Velocità del mandrino principale 10.000rpm, velocità del contromandrino 10.000rpm
- Costruzione incorporata del motore per una migliore accuratezza nell’orientamento del mandrino e contromandrino
- Asse B regolabile manualmente per lavorazioni angolari su entrambi i mandrini
- 8 stazioni motorizzate ER16 su mandrino secondario
- Doppia stazione per forature profonde (mandrino principale)
INFO TECNICHE LATO MANDRINO PRINCIPALE
| Numero di assi | 8 |
| Mandrino principale | Z1 / C1 AXIS |
| Utensili mandrino principale | X1 / Y1 AXIS |
| Diametro di lavorazione massima | 20 MM / 22.2 MM (OPTION) |
| Corsa della fantina (SWISS TYPE / NGB MODE) | 205 MM / 50 MM |
| Potenza mandrino principale | 3.7 KW |
| Velocità mandrino principale | 10,000 RPM |
| Utensili di tornitura | 7 TOOLS (Ø 12 MM) |
| Porta utensili di foratura D22 ER16 | 4 X Ø 22 MM SLEEVES (ER16) |
| Posizioni utensile motorizzato | 3 + 3 (B AXIS) + 2 MODULAR STATIONS |
| Velocità massima dell’utensile motorizzato | 8,000 RPM |
INFO TECNICHE LATO CONTROMANDRINO
| Contromandrino | X2 / Z2 / C2 AXIS |
| Diametro massimo lavorabile | 20 MM / 22.2 MM (OPTION) |
| Potenza contro mandrino | 3.7 KW |
| Velocità contromandrino | 10,000 RPM |
| Stazioni motorizzate ER16 su mandrino secondario | 8 |
| Posizioni utensile motorizzato | 8 (ER16) |
| Velocità massima dell’utensile motorizzato | 8,000 RPM |

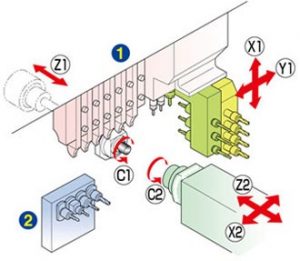

Tornio Star SB-20R type G: scheda tecnica
I nuovi torni SB-20R Type G offrono una singolare versatilità di lavorazione. La piastra principale della serie SB comprende sei utensili di tornitura, due mandrini fissi ad alta velocità ER11 per la lavorazione trasversale e altre tre stazioni modulate a trasmissione a croce che accettano vari attacchi di cartuccia.
Anche questo tornio permette di passare dalla modalità con bussola guida alla modalità senza bussola guida. Il sub-mandrino completamente indipendente con controllo asse C e 4 utensili motorizzati, incrementa ulteriormente la versatilità delle lavorazioni di torneria automatica.
CARATTERISTICHE TECNICHE
- Diametro standard di lavorazione 20 mm (22,2 opzionali)
- Corsa dell’asse z1 di 205 mm in modalità con bussola guida
- Funzione guida con bussola e senza bussola commutabile
- Velocità del mandrino principale 10.000 rpm, velocità del contromandrino 9.000rpm
- Asse C regolabile per mandrino e contromandrino
- Fino a 7 utensili motorizzati per mandrino principale
- 4 stazioni motorizzate per lavorazioni su lato posteriore
- Contro mandrino completamente indipendente per la massima sovrapposizione delle lavorazioni
- 3 stazioni utensile modulari (a cartuccia) sulla piastra principale
INFO TECNICHE LATO MANDRINO PRINCIPALE
| Numero di assi | 7 |
| Mandrino principale | Z1 / C1 AXIS |
| Utensili mandrino principale | X1 / Y1 AXIS |
| Diametro di lavorazione massima | 20 MM / 22.2 MM (OPTION) |
| Corsa della fantina (SWISS TYPE / NGB MODE) | 205 MM / 50 MM |
| Potenza mandrino principale | 3.7 KW |
| Velocità mandrino principale | 10,000 RPM |
| Utensili di tornitura | 6 TOOLS @ 12 mm SQ |
| Porta punte di foratura D22 ER16 | 4 X Ø 22 MM SLEEVES (ER16) |
| Posizioni utensile motorizzato | 2 + 3 MODULAR STATIONS |
| Velocità massima dell’utensile motorizzato | 10,000 RPM (ER11) / 6,000 RPM (ER16) |
INFO TECNICHE LATO CONTROMANDRINO
| Contromandrino | X2 / Z2 / C2 AXIS |
| Diametro massimo lavorabile | 20 MM / 22.2 MM (OPTION) |
| Potenza contro mandrino | 1.1 KW |
| Velocità contromandrino | 9,000 RPM |
| Attrezzature contromandrino | // |
| Stazioni motorizzate ER16 su mandrino secondario | 4 |
| Massima portata bussola di riduzione | ER16 |
| Posizioni utensile motorizzato | 4 (ER16) |
| Velocità massima dell’utensile motorizzato | 8,000 RPM |
Torneria automatica e tornitori professionisti
Le aziende che si occupano di torneria automatica, spesso sono costrette a implementare i loro macchinari con nuovi torni dalla tecnologia avanzata per poter far fronte alle esigenze di un mercato sempre più competitivo. In quest’ottica, anche la figura del tornitore – programmatore CNC, deve essere vista come quella di un professionista preparato e aggiornato che possiede molteplici competenze e conoscenze.
Oltre al tradizionale ruolo su macchine atte alla lavorazione di asportazione del truciolo, il tornitore si occupa della verifica della corretta esecuzione del pezzo, dell’impostazione dei torni e, in caso di macchinari CNC, di collaudare, ottimizzare e modificare i programmi macchina. Buona manualità e precisione, oltre alle imprescindibili conoscenze tecniche, sono skills fondamentali per chi svolge questo lavoro.
